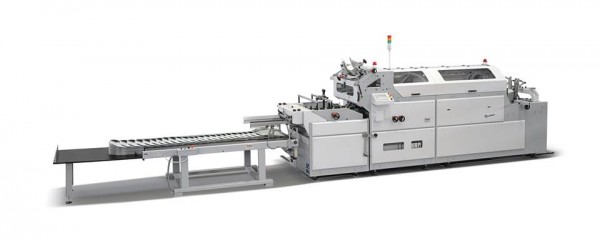

Einkaufstasche quadratische Bodenform Einheit

Diese Maschine ist eine spezielle Maschine zum Öffnen und Ausbilden des quadratischen Bodens der Einkaufstasche (patentiertes System®), zum einsetzen des Verstärkungskarton, und zum schließen des quadratischen Bodens.

Arbeitsprozess:

1. Einkaufstasche Rohr Fütterung
2. Registrierbar
3. Stanzen der Grifflöcher
4. Brechen der ersten vorderen Rohrklappe Maserung
5. Brechen der zweiten vorderen Rohrklappe Maserung
6. Öffnen und Ausbilden des quadratischen Bodens der Einkaufstasche (patentiertes System®)
7. Einsetzen des Verstärkungskartons in den Geöffneten Boden der Einkaufstasche
8. Falten von Seitenklappen

Mögliche Arbeiten

Mit der “Navona Base” können wir:

• das Öffnen und Formen des quadratischen Bodens der Einkaufstasche
• das Einsetzen von Verstärkungskarton und das Schließen der Seitenklappen

Arbeitsprozess:

1. Einkaufstasche Rohr Fütterung
2. Registrierbar
3. Stanzen der Grifflöcher
4. Brechen der ersten vorderen Rohrklappe Maserung
5. Brechen der zweiten vorderen Rohrklappe Maserung
6. Öffnen und Ausbilden des quadratischen Bodens der Einkaufstasche (patentiertes System®)
7. Einsetzen des Verstärkungskartons in den Geöffneten Boden der Einkaufstasche
8. Falten von Seitenklappen

Spezifikationen

Haupttechnische Daten

• Maximales Schlauchformat:          500 x 540 mm (mit maximalen Zwickeln 7 + 7 cm)
• Mindestrohrformat:                          170 x 225 mm (mit minimalen Zwickeln 3 + 3 cm)
• Zuluftbelastbarkeit:                          200 mm
• Verstärkungspappe:
• Gewicht:                                           von 200 bis 500 gr

Maschine bestehend aus:

• Rohrzuführung mit Richtungs und Abschußsystem der Schlauchbeutel
• Quadratische Bodenöffnungs und Umformstation (patentiertes System) mit Einsetzer zur Positionierung des Verstärkungskartons

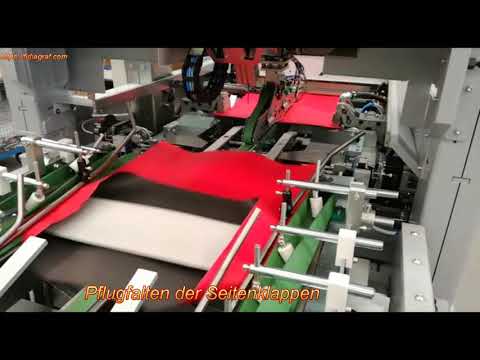

• Pflug Falt Einheit zum Schließen der quadratischen Bodenklappen

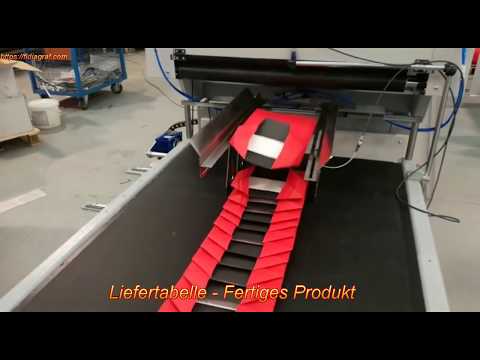

• Liefertabelle
